基本原理：

ATOS Q采用藍光光柵投影技術，通過高精度相機捕捉物體表面三維形貌數據，結合多視角掃描和自動拼接算法，實現復雜曲面的全尺寸三維數字化重建。其核心優勢在于非接觸式測量、微米級精度及動態參考系跟蹤功能。

應用場景：

- 工業制造：汽車/航空零部件逆向工程、模具檢測、裝配間隙分析

- 質量控制：GD&T全尺寸檢測、首件檢驗、磨損變形分析

- 科研教育：材料形變研究、文物數字化存檔、生物力學建模

儀器型號： ATOS Q 12M（1200萬像素）

商品規格：

- 輸出格式：STL/ASC/IGES/PolyWorks兼容格式

- 包含數據：3D點云模型、偏差色譜圖、檢測報告

1 商品介紹

（1）原理

- 藍光光柵投影：投射多組編碼光柵至物體表面，雙高分辨率CCD相機同步采集變形條紋，通過相位解算生成三維點云。

- 動態跟蹤：集成TRITOP攝影測量系統，實時跟蹤標記點，確保大尺寸工件拼接精度。

（2）目的

- 快速獲取高精度三維幾何數據，替代傳統三坐標測量；

- 支持逆向設計、質量檢測及數字化存檔需求。

（3）應用場景

- 逆向工程：賽車進氣歧管掃描重構

- 質檢案例：渦輪葉片鑄造缺陷檢測（可識別0.02mm變形）

- 科研應用：仿生材料表面形貌分析

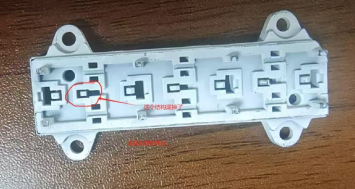

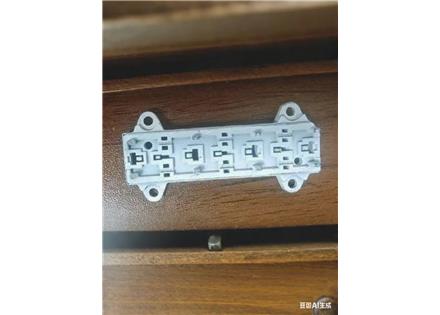

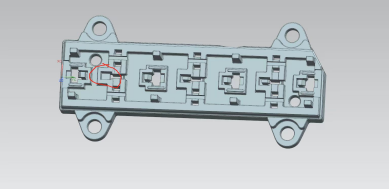

2 結果案例

3 儀器參數

- 測量精度：±0.01mm/m3

- 單幅掃描范圍：350mm×280mm（可擴展至20m3）

- 點距：0.05mm（最高分辨率）

- 掃描的設備最高精度是0.007mm

4 測試步驟

（1）實驗準備

- 樣品處理：噴涂顯影劑（可選）以提高反光性

- 標記點粘貼：大尺寸工件需布置參考點

（2）數據采集

- 多角度掃描：自動拼接≥3組掃描數據

- 數據優化：去除噪點、孔洞修補

5 常見問題

（1）點云缺失或噪點多

- 原因：表面反光/吸光、環境振動

- 解決：調整噴涂均勻度、啟用抗振動模式

（2）拼接錯位

- 原因：標記點位移或數量不足

- 解決：增加標記點密度（≥8個/㎡）

6 送樣要求

- 尺寸限制：?jiǎn)渭?m×2m×2m

-表面要求：避免透明/鏡面材質（需預處理）

7 送樣須知

需提前提供CAD數模（如有）、檢測標準及關鍵公差要求。
