有機(jī)-無(wú)機(jī)金屬鹵化鈣鈦礦太陽(yáng)電池因具有較高的光電轉(zhuǎn)換效率而受到廣泛關(guān)注，近年來(lái)發(fā)展迅速，成為光伏領(lǐng)域的研究熱點(diǎn)，但由于鈣鈦礦晶體結(jié)構(gòu)中有機(jī)陽(yáng)離子與碘鉛八面體之間作用力較弱，致使該材料在外界條件刺激下容易分解，制約其進(jìn)一步發(fā)展。相比之下，全無(wú)機(jī)鈣鈦礦材料（CsPbX3, X=I, Br）因其優(yōu)異的熱穩(wěn)定成為鈣鈦礦電池領(lǐng)域的新興研究熱點(diǎn)。然而基于無(wú)機(jī)鈣鈦礦材料的光伏器件內(nèi)部非輻射復(fù)合較為嚴(yán)重，因此其光電性能仍具有較大提升空間。

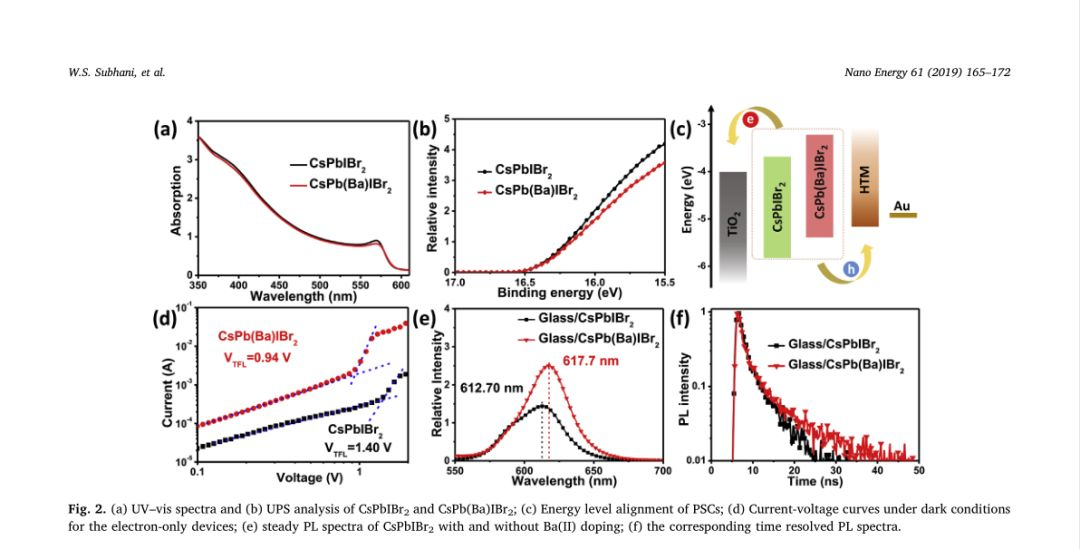

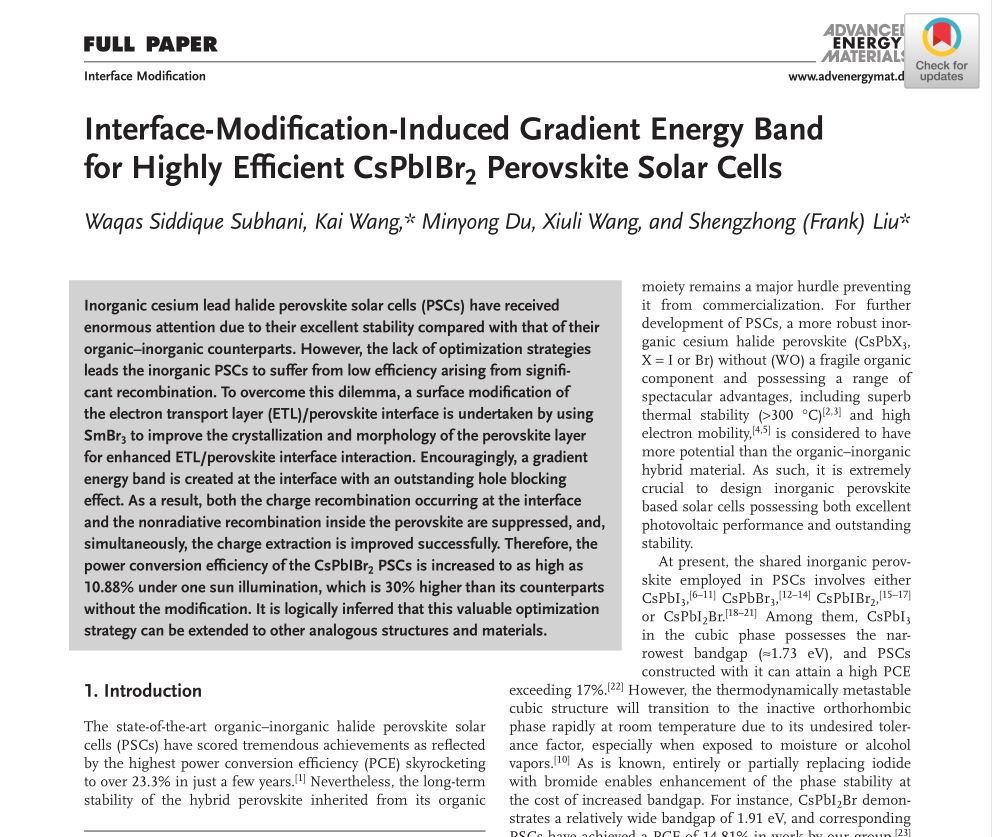

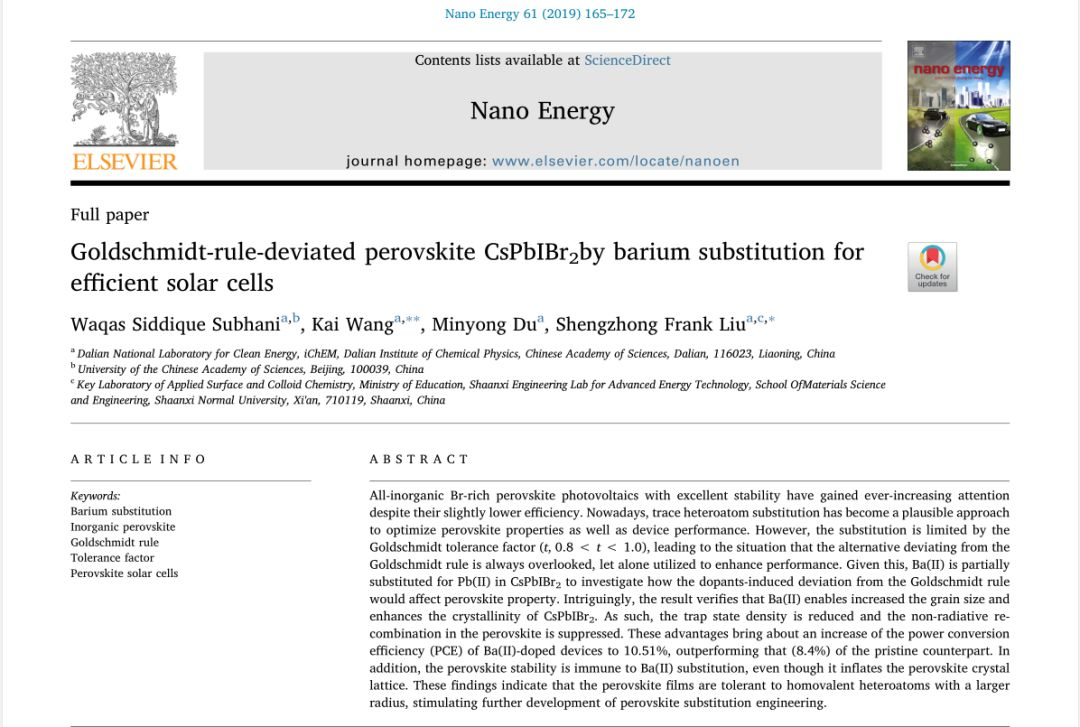

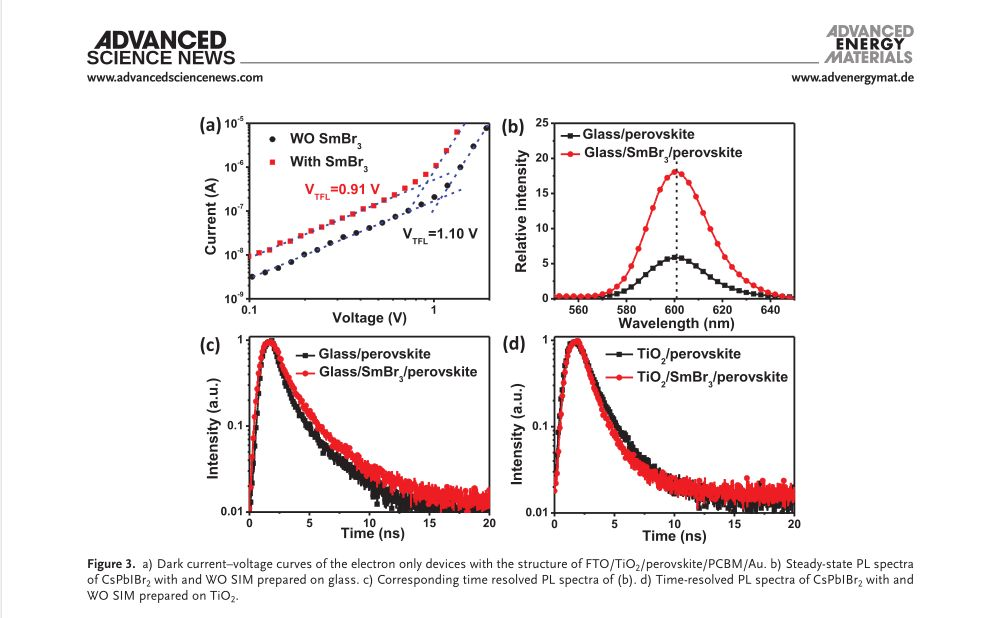

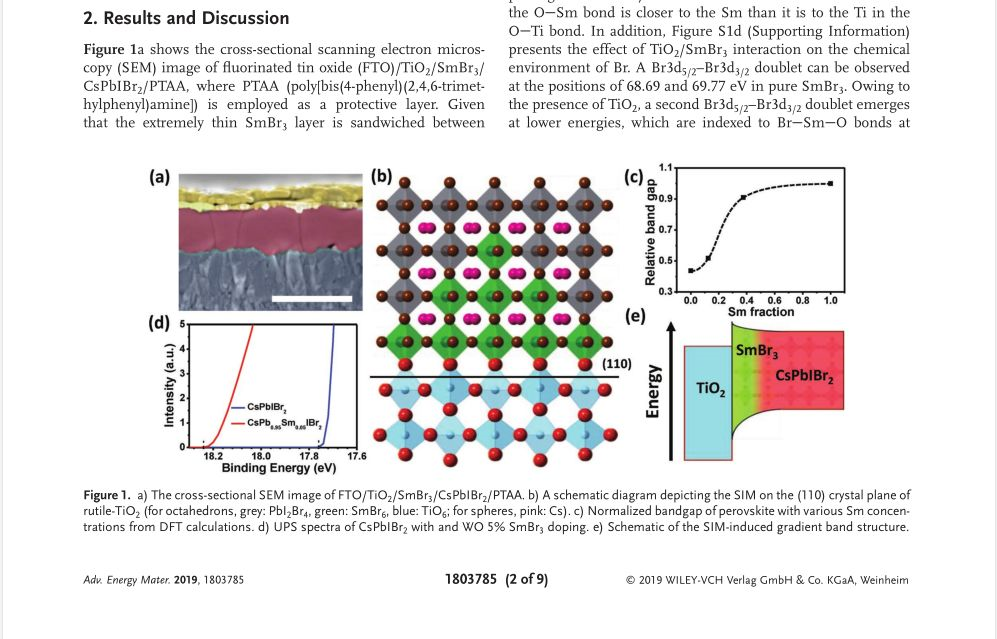

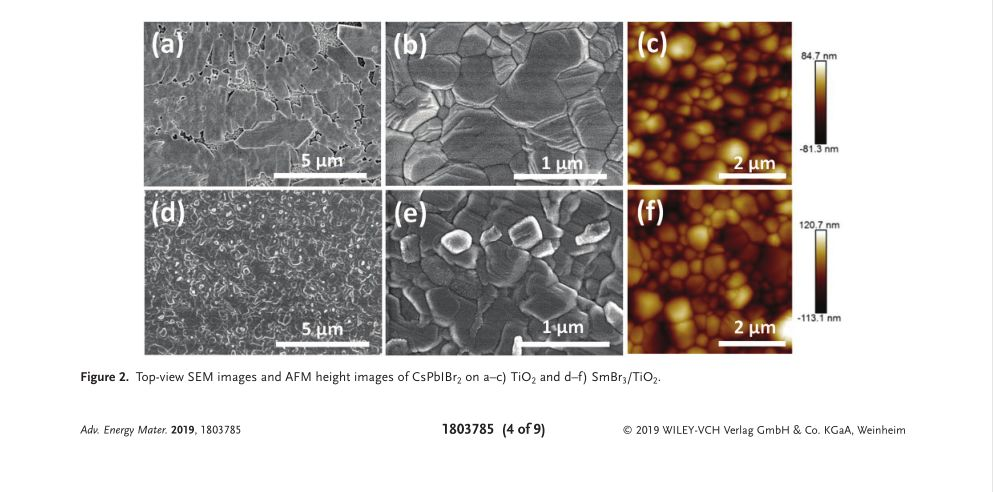

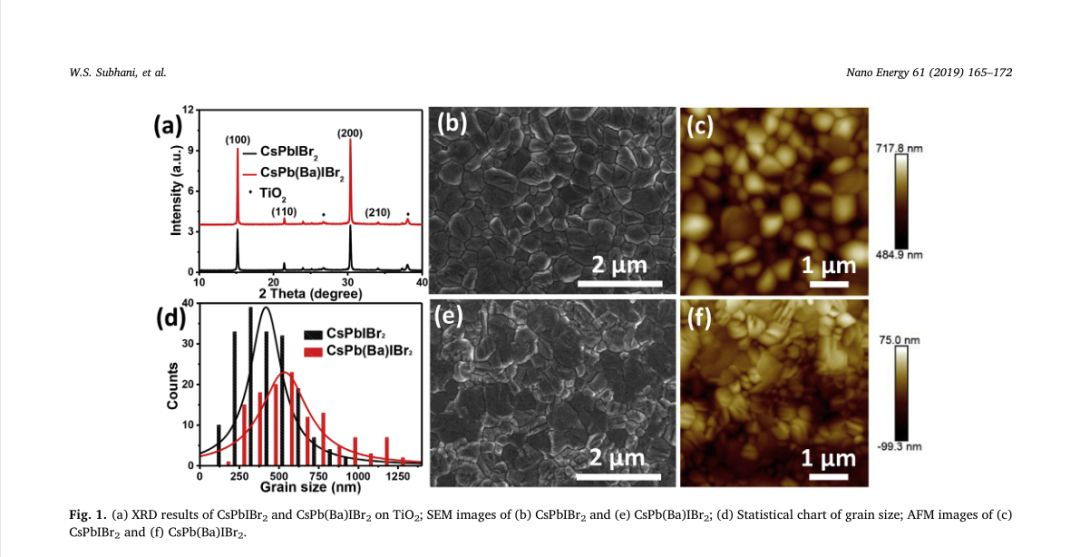

      為了提高無(wú)機(jī)鈣鈦礦電池光電轉(zhuǎn)換效率，積極發(fā)展無(wú)機(jī)鈣鈦礦性能調(diào)控策略，劉生忠研究員和王開(kāi)博士等人采用不同策略抑制器件內(nèi)部電子復(fù)合。一般情況下，器件內(nèi)非輻射復(fù)合可分為界面復(fù)合和鈣鈦礦薄膜內(nèi)非輻射復(fù)合兩部分。針對(duì)界面復(fù)合，該團(tuán)隊(duì)采用鑭系金屬溴化物修飾電子傳輸層/鈣鈦礦界面，從而在界面處形成梯度式能帶結(jié)構(gòu)，達(dá)到抑制界面電子復(fù)合的目的，同時(shí)界面修飾可通過(guò)強(qiáng)化功能層間相互作用來(lái)促進(jìn)電子動(dòng)力學(xué)過(guò)程?；谠摬呗?，該團(tuán)隊(duì)將基于CsPbIBr2的鈣鈦礦電池性能提高到10.88%，處于此領(lǐng)域較高水平。相關(guān)工作發(fā)表在advanced energy materials（https://onlinelibrary.wiley.com/doi/abs/10.1002/aenm.201803785） 和nano energy（https://www.sciencedirect.com/science/article/pii/S2211285519303672）期刊上。

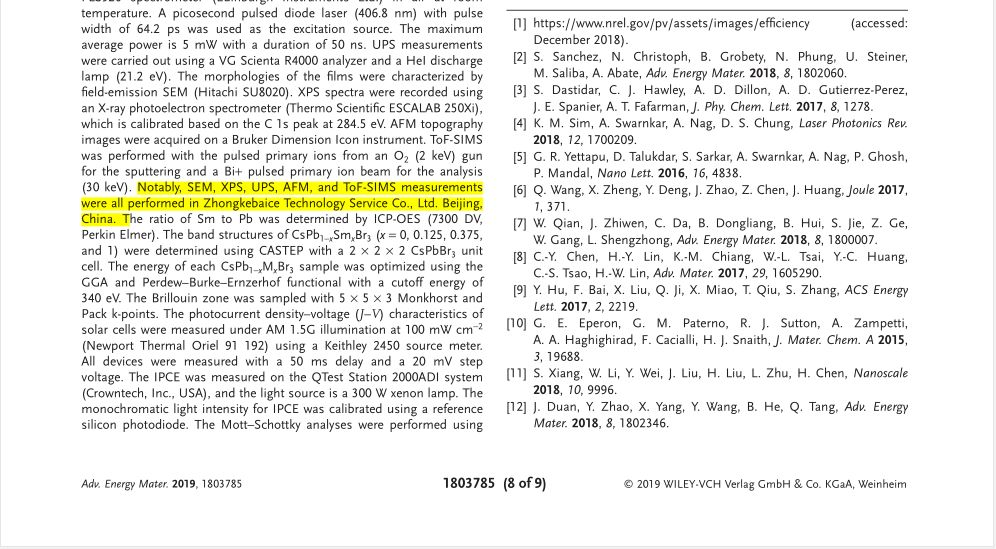

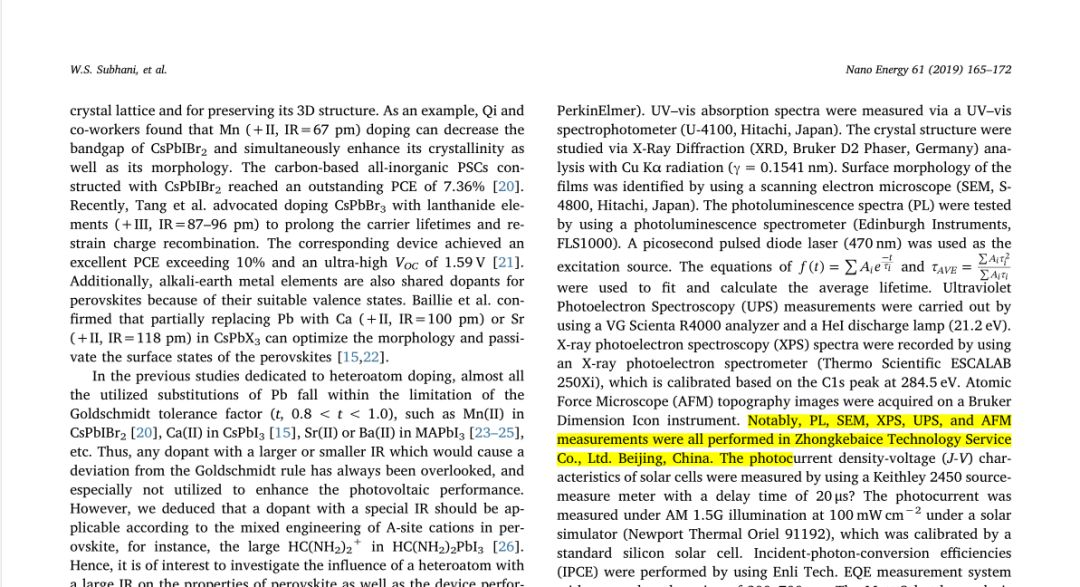

      劉生忠團(tuán)隊(duì)是14年開(kāi)始和我們中科百測(cè)合作的，尤其是團(tuán)隊(duì)中的王開(kāi)老師，更是長(zhǎng)期在咱們這兒做SEM、AFM、UPS、熒光等測(cè)試，這次發(fā)表的文章中用到的SEM、XPS、UPS、AFM及TOF-SIMS都是在咱們這邊測(cè)試的呢。非常感謝劉世忠團(tuán)隊(duì)的信任，今后我們也會(huì)繼續(xù)努力，為大家提供更優(yōu)質(zhì)的服務(wù)。
